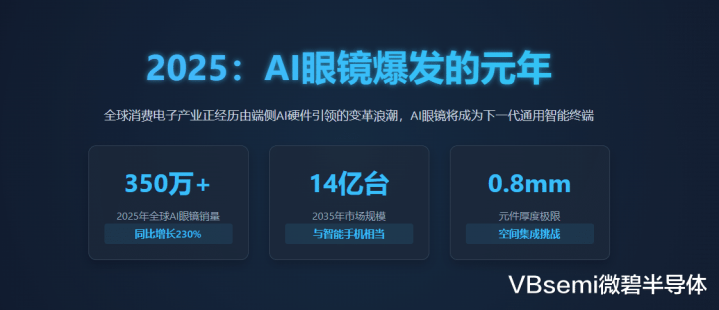

当前全球消费电子产业正经历由端侧AI硬件引领的变革浪潮。据权威数据预测，2025年全球AI眼镜销量将突破350万台（同比增长230%），2035年市场规模有望达14亿台，与智能手机相当。这一爆发性增长源于三大核心驱动力：
技术成熟：端侧大模型（如通义千问、文心一言）与轻量化AR显示方案的融合，使AI眼镜兼具多模态交互与全天候佩戴特性；
巨头竞逐：阿里、华为、小米、百度、腾讯、360等国内头部厂商密集发布新品，周鸿祎更在互联网大会强调“显示功能是AI眼镜差异化关键”；
场景拓展：从实时翻译、会议纪要等办公场景，到运动健康监测、工业巡检等垂直领域，AI眼镜正成为下一代通用智能终端。

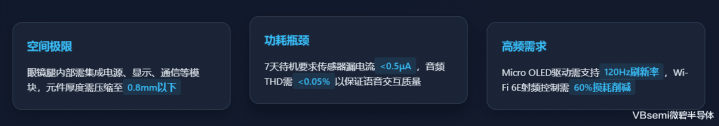

然而，硬件端仍面临严峻挑战：
空间极限：眼镜腿内部需集成电源、显示、通信等模块，元件厚度需压缩至0.8mm以下；
功耗瓶颈：7天待机要求传感器漏电流
高频需求：Micro OLED驱动需支持120Hz刷新率，Wi-Fi 6E射频控制需60%损耗削减。
VBsemi：为AI眼镜量身定制功率解决方案
针对上述挑战，VBsemi依托芯片级封装与超低功耗架构技术，推出覆盖AI眼镜全模块的MOSFET产品矩阵，助力厂商突破硬件极限：
智能眼镜模块分析推荐

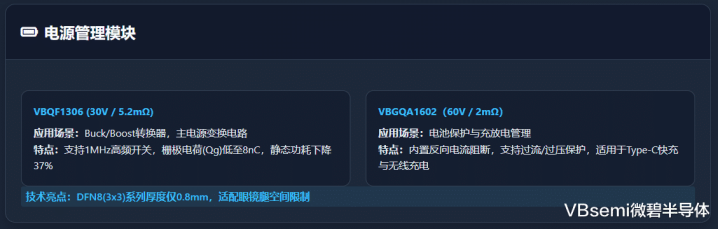

电源管理模块
推荐型号：

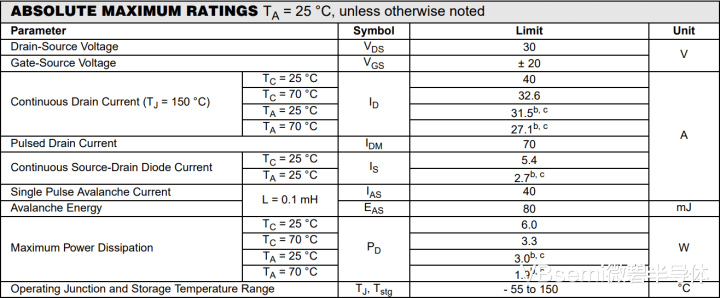

VBQF1306（30V / 5.2mΩ）
应用场景：Buck/Boost转换器，适用于主电源变换电路
特点说明：
支持高达1MHz高频开关频率，提升效率同时缩小电感尺寸，适配AI眼镜轻薄化需求
栅极电荷（Qg）低至8nC，显著降低开关损耗
静态功耗较2024年主流产品下降37%，延长续航
优势总结：高效能、高频、低功耗，是AI眼镜主电源转换的首选

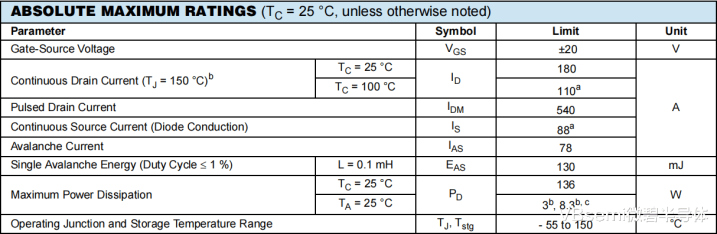

VBGQA1602（60V / 2mΩ）
应用场景：电池保护与充放电管理电路
特点说明：
内置反向电流阻断功能，防止电池倒灌损坏系统
支持过流、过压保护，提升系统可靠性
适用于Type-C快充与无线充电场景
封装优势：DFN5*6封装，适用于高功率密度设计
技术亮点：
VBsemi的DFN8(3x3)系列（如VBQF1306），厚度仅0.8mm，适配眼镜腿内部空间受限的结构设计。

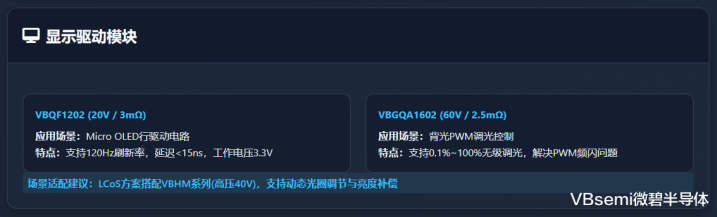

2.显示驱动模块
推荐型号：

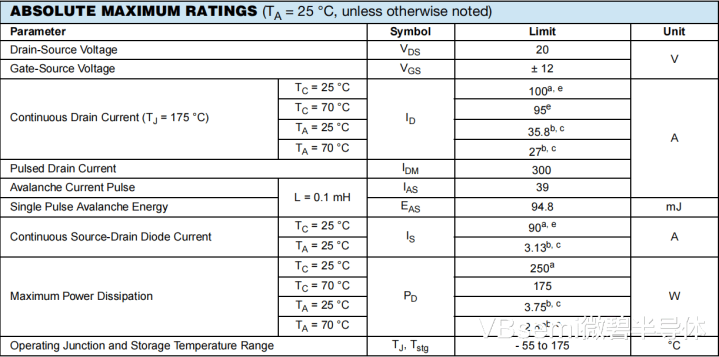

VBQF1202（20V / 3mΩ）
应用场景：Micro OLED显示屏的行驱动电路
特点说明：
支持120Hz刷新率，延迟
工作电压适配3.3V，满足硅基OLED功耗需求
有效避免屏幕残影与拖影现象
封装形式：TSSOP，便于高密度布线

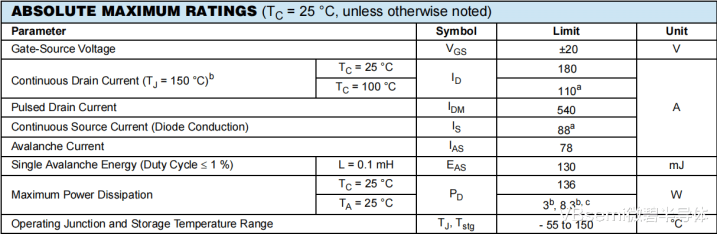

VBGQA1602（60V / 2mΩ）
应用场景：背光PWM调光控制
特点说明：
支持0.1%~100%无级调光，解决PWM频闪问题
提升用户视觉舒适度，尤其适用于户外强光环境
适用屏幕类型：OLED、LCoS等多种显示方案
场景适配建议：
若采用LCoS方案，建议搭配VBsemi的VBHM系列（高压40V），支持动态光圈调节与亮度补偿，提升图像清晰度。

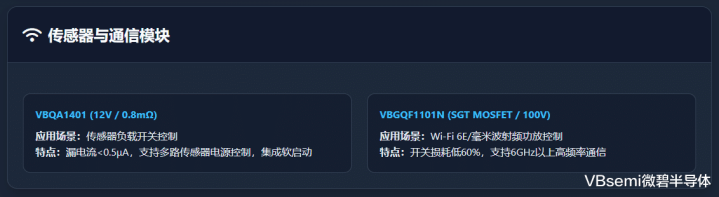

3.传感器与通信模块
推荐型号：
VBQA1401（12V / 0.8mΩ）
应用场景：传感器负载开关控制
特点说明：
漏电流
支持多路传感器电源控制，如摄像头、加速度计等
集成软启动功能，防止上电冲击损坏摄像头模组
适用芯片：适用于AI眼镜中多传感器融合管理需求

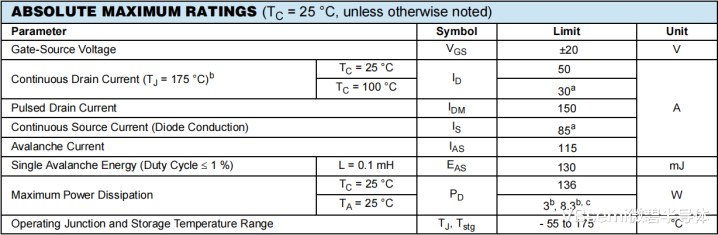

VBGQF1101N（SGT MOSFET / 100V）
应用场景：Wi-Fi 6E/毫米波射频功放控制
特点说明：
开关损耗比传统硅基MOSFET低60%，提升射频模块能效
支持高频率通信（6GHz以上），保障AI眼镜的实时通信与远程控制
优势总结：适用于高带宽、低延迟的无线通信系统

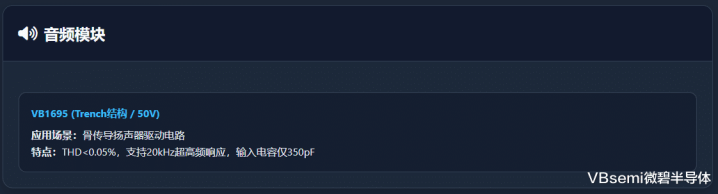

4.音频模块
推荐型号：

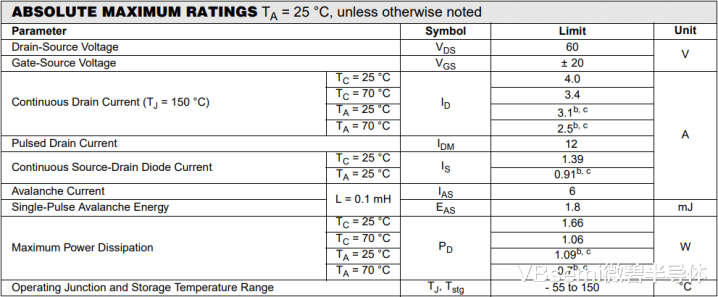

VB1695（Trench结构 / 50V）
应用场景：骨传导扬声器驱动电路
特点说明：
THD（总谐波失真）
支持20kHz超高频响应，满足高清音频传输需求
输入电容Ciss仅350pF，降低语音识别延迟

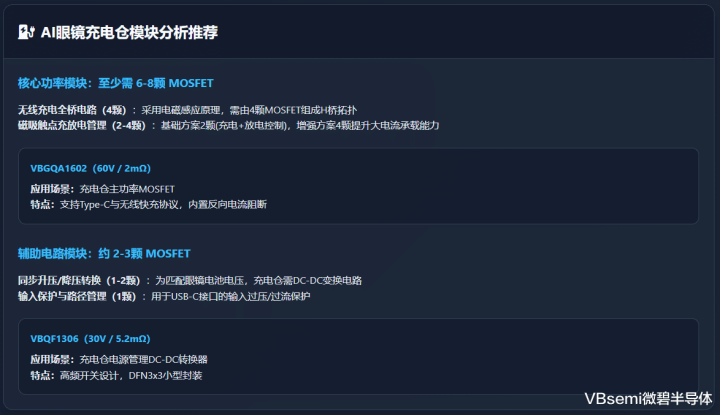

AI眼镜充电仓模块分析推荐
一、核心功率模块：至少需 6-8颗 MOSFET
无线充电全桥电路（4颗）
无线充电采用电磁感应原理，需由4颗MOSFET组成H桥拓扑，驱动线圈产生交变磁场。
参考华为80W超级无线充电器设计，其无线充电管理模块明确使用4颗MOSFET控制线圈电流。
磁吸触点充放电管理（2-4颗）
磁吸触点需独立控制充放电通路：
基础方案：2颗MOSFET（1颗充电控制+1颗放电控制），背靠背串联防止电流倒灌。
增强方案：4颗MOSFET（双N沟道组合），提升大电流承载能力与散热效率，适用于快充场景。
推荐型号：

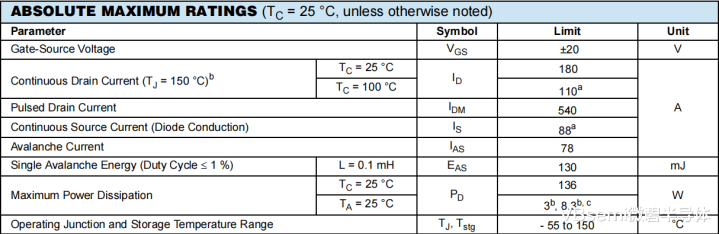

VBGQA1602（60V / 2mΩ）
应用场景：充电仓主功率MOSFET
特点说明：
支持Type-C与无线快充协议，适配主流充电标准
内置反向电流阻断功能，保护电池与主控板
系统优势：高效率、高可靠性，适用于多设备同时充电
二、辅助电路模块：约 2-3颗 MOSFET
同步升压/降压转换（1-2颗）
为匹配眼镜电池电压，充电仓需DC-DC变换电路。例如：
80W无线充的同步升压模块使用2颗MOSFET。
低功率场景可能仅需1颗MOSFET配合电感。
输入保护与路径管理（1颗）
用于USB-C接口的输入过压/过流保护，通常配置1颗MOSFET作为开关管。
VBQF1306（30V / 5.2mΩ）
应用场景：充电仓电源管理DC-DC转换器
特点说明：
高频开关设计，减少电感尺寸，节省空间
适用于充电仓内部多路电源管理方案
封装优势：DFN3x3小型封装，适配充电仓紧凑结构

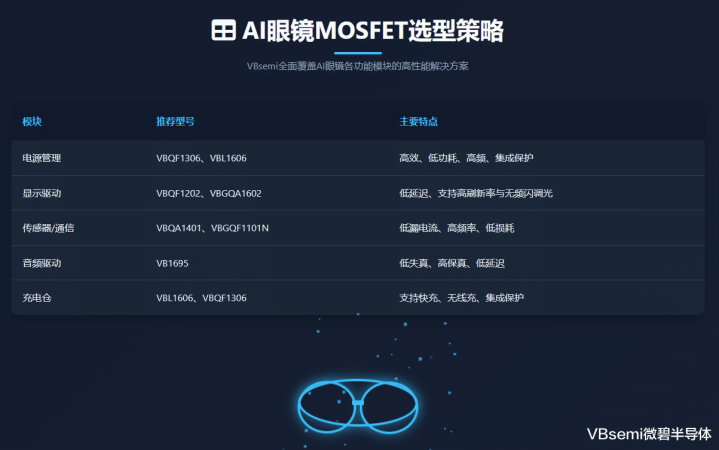

AI眼镜MOSFET选型策略
电源管理模块推荐型号：VBQF1306、VBGQA1602 主要特点：高效、低功耗、高频、集成保护
显示驱动模块推荐型号：VBQF1202、VBGQA1602 主要特点：低延迟、支持高刷新率与无频闪调光
传感器/通信模块推荐型号：VBQA1401、VBGQF1101N 主要特点：低漏电流、高频率、低损耗
音频驱动模块推荐型号：VB1695 主要特点：低失真、高保真、低延迟
充电仓模块推荐型号：VBGQA1602、VBQF1306 主要特点：支持快充、无线充、集成保护
随着AI眼镜成为各大互联网厂商竞相布局的核心终端，其硬件设计的精细化和集成化要求日益提高。VBsemi凭借其在功率MOSFET领域的深厚积累，提供一系列适用于AI眼镜各功能模块的高性能、高集成度产品，助力厂商打造更轻薄、更智能、更高效的下一代AI穿戴设备。
